隨著交通事故的頻發和人們運動損傷的增多,骨創傷已經成為威脅人們健康的一大死因。因此,針對傳統骨科手術,如何有效地提升手術治療效果、完善手術的治療理念是十分關鍵而又有必要的,在這種情況下,骨科手術機器人技術應運而生。
骨科手術機器人的發展史
骨科手術機器人是手術機器人領域的一個分支,其發展源于20世紀90年代初,當時的骨科手術機器人主要形式是憑借機器人的高精度規劃和程序化自動運動能力,借用工業機器人的本體形式,主要應用于髖關節和膝關節的置換手術。

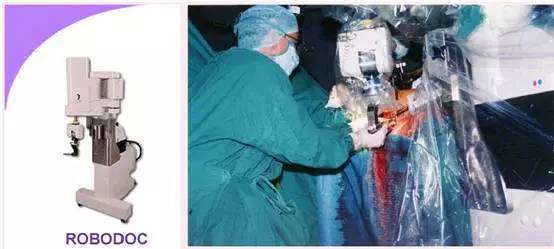

1991年,ISS公司聯合JohnsHopkins大學推出了全球第一個骨科手術機器人系統,即著名的RoboDoc。RoboDoc機器人采用了四軸直角坐標工業機器人本體,使用患者股骨上插入的鈦金屬定位針來實現機器人與患者骨骼的相對定位,精度達到了0.1mm。ROBODOC主要用于關節置換術中輔助骨骼和假體的成形、定位和植入,可提高全膝(髖)置換手術的質量,具有較高的臨床應用價值。
![]()

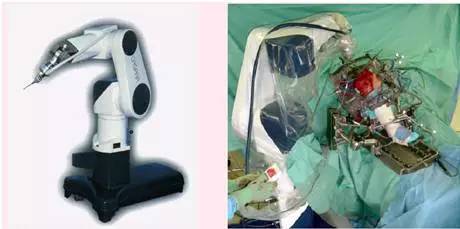

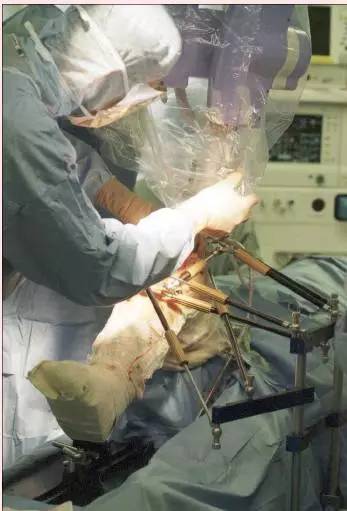

1997年,倫敦帝國理工學院的Davies開發了Acrobot機器人,提出了“主動約束”(ActiveConstraint)的概念,該系統需要將固定基準點位置的夾鉗連接在股骨和脛骨上,從而實現手術中各坐標系配準,主要用于全膝關節置換和微創膝關節單髁置換術。
![]()
同年,德國Ortomaquet公司開發了CASPAR系統,該系統不僅可以在十字韌帶重建手術,還可用于人工全膝和全髖關節置換手術中的骨面處理,術前,手術醫生通過術前CT圖像對病灶部位進行切割規劃;術中,機器人自動完成對病灶部位的切割。
![]()
隨著研究的深入,出現了更為專用的骨科機器人本體形式。日本東京大學、法國MedTech公司、意大利的StefanoBruni等采用串聯結構相繼研制出用于關節置換的機器人樣機。同時基于并聯機器人剛度大、精度高、體積小的特點,出現并聯結構的專用骨科手術設備,例如,美國卡內基梅隆大學開發的MBARS系統(可進行髕骨關節成形術)和CRIGOS系統、韓國開發的ARTHROBOT系統(可進行全髖關節置換術)等。以色列Technion公司開發的MARS系統是一種能夠在手術中精確自動定位的影像引導系統,適用于穿刺針、探針和導管的機械引導。
此外,2004年,韓國Hanyang大學開發的脊柱輔助手術系統SPINEBOT用于輔助椎弓根螺釘?shù)闹踩脒^程。
2005年,法國MedTechSA研發的BRIGHT系統,用于鋸骨或鉆骨手術中的定位。
目前國際上雖然研發骨科手術機器人的公司有很多,但取得FDA認證,真正成為醫療產品的只有4家,除了上文提到ROBODOC機器人和Acrobot機器人外,另外兩家分別是MAKO公司的RIO機器人系統和Mazor公司的SpineAssist機器人系統。

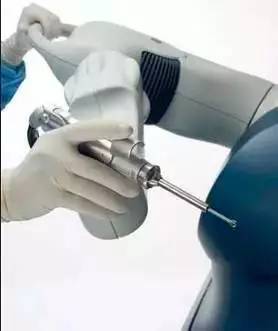

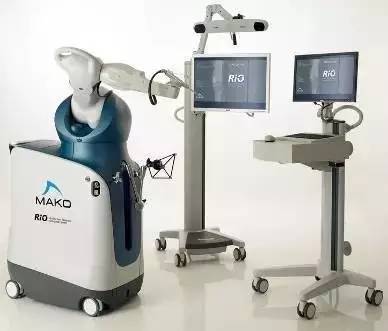

美國MAKO公司推出的RIO交互式骨科機器人系統可用于全髖、全膝和單髁置換手術,該系統采用基于骨性解剖標志點的配準方法完成三維配準,用光電跟蹤器完成工具和患者的實時位置追蹤。而該系統的最大特點在于采用一種交互式控制方法和虛擬切割導引技術輔助醫生完成手術,即該系統的機器人并不主動完成骨切削,而是在醫生把持下通過力反饋的方式輔助醫生完成準確的骨骼切削操作。
![]()
![]()
![]()

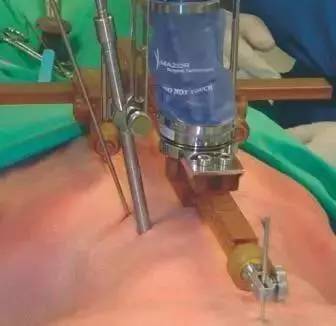

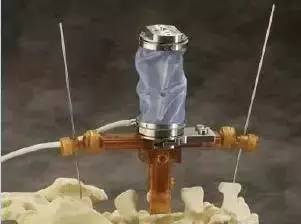

Mazor醫療技術公司研發并推出的SpineAssist系統,是目前唯一可用于脊柱微創手術的機器人產品。該機器人主要為脊柱融合術中的螺釘人工植入過程提供精確的方向?qū)б?,用于椎弓根螺釘手術和經椎板關節突螺釘固定手術。SpineAssist工作站包含特殊設計的用戶交互軟件界面。軟件系統能輔助術前規劃過程,獲得植入物的尺寸、進入點、角度和植入路徑;術中能夠配準術前CT圖片和術中透視圖片,并可在手術過程中控制SpineAssist操作器到達規劃位姿,并自動選擇最適合的導引臂尺寸,導引臂安裝到SpineAssist操作器平臺上,每個手臂配有一個骨鉆引導套,最終由醫生使用骨鉆進行鉆孔操作。
![]()
![]()

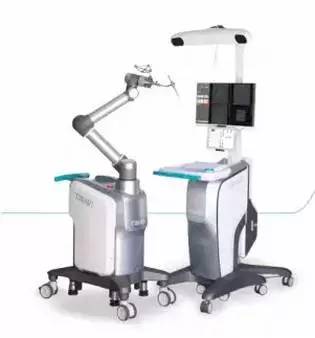

國內目前只有一臺通過CFDA認證的骨科手術機器人,是來自北京天智航公司研發的“天璣”骨科手術機器人。該骨科機器人能夠輔助醫生精準定位植入物或手術器械,可應用于脊柱外科和創傷骨科,能有效地實現骨科的精準治療。
![]()
總得說來,手術機器人在骨科應用的大樣本臨床研究還較少,限制了其廣泛的臨床應用。在國內,手術機器人系統在骨科使用尚處于起步階段,僅有北京積水潭醫院等少數幾家大型醫學中心在骨科中開展手術機器人系統的使用及研究。但可以預見的是,隨著未來手術機器人系統、醫學影像學及假體制造技術等多學科的進一步發展及結合,手術機器人系統必將成為微創骨科的發展趨勢。并且,目前的骨科手術機器人為了保持其良好的剛性,普遍體積龐大而笨重,因而在未來,小型化和專業化也是骨科手術機器人發展的一個重要趨勢。
