【原創】EMC整改案例分享—靜電抗擾度(ESD)整改

2016-07-14 7807

01

問題描述

某一有源醫療器械產品,在進行EMC測試項目——靜電抗擾度測試(ESD)時,進行USB接口接觸放電6KV測試,設備死機并且顯示屏花屏。


02

產品結構描述

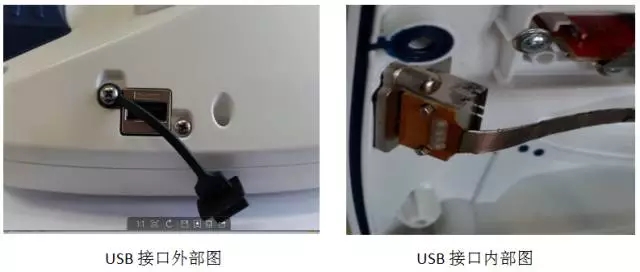

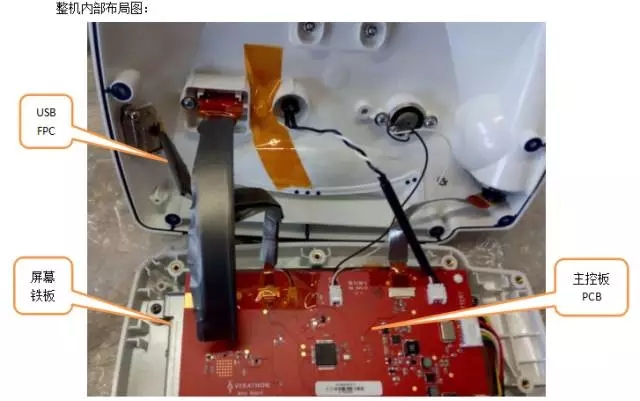

該醫療器械產品采用內部電源供電,帶有USB接口。由于產品設計時USB接口裸露,所以在進行ESD項目測試時,這個接口必須進行接觸放電測試。如圖所示:




03

整改步驟


詳細描述如下:

1、首先懷疑USB  FPC走線阻抗過大,導致靜電通過FPC流向主控PCB板時產生較大壓差導致主板死機。于是將USB FPC排線用導電布包住,一端接USB外殼金屬罩,一端接PCB GND。然后進行測試,測試結果fail。

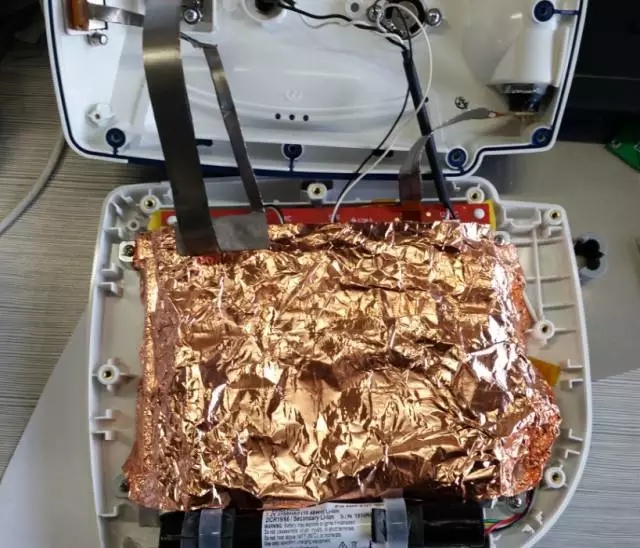

2、將上下外殼分開進行測試,可以通過;單獨對PCB GND放電,測試不通過。通過以上測試,總結出關鍵信息:一是主控PCB很脆弱,二是靜電能量是通過電磁波空間耦合到主板的。于是將屏幕鐵殼和主控板PCB GND隔離(之前是搭接在一起的),然后用銅箔把主控板PCB 覆蓋起來,銅箔邊緣與屏幕鐵殼搭接,這樣主控PCB上下都形成了屏蔽層。然后進行測試,結果順利通過。產品在量產時主控PCB應增加屏蔽罩。

04

總結

1、接觸放電能量會通過導電體直接耦合,也會通過空間電磁波耦合。對于這2種路徑,要能用正確的方案來排除和證明。

2、主控板CPU或敏感電路設計的時候要遠離放電點。放電點包括各種外露的IO接口、金屬螺釘、散熱孔、外殼縫隙等。
